Schémas d’armoires électriques

Vos schémas d’armoire, sans attendre le bureau d’études.

Vous remplissez le cahier des charges une fois. SchematiX dessine le dossier complet : puissance, automate et entrées/sorties, borniers, nomenclature. En symboles CEI 60617, en PDF A3 prêt à imprimer. En option, un DXF par folio à reprendre dans EPLAN ou AutoCAD.

C’est la partie que beaucoup de tableautiers sous-traitent, et qui revient une à deux semaines plus tard.

Essai gratuit

Pas de carte bancaire, pas de mail à attendre. Vous entrez dans l’outil et vous faites un vrai dossier : le cahier des charges de votre prochaine armoire, pas une démo.

Un schéma offert, en PDF, sans filigrane. L’export DXF et le QR code d’armoire font partie des formules payantes.

Nous vous rappelons pour comprendre ce que vous câblez, c’est pour ça que nous demandons votre numéro. Vos coordonnées ne sont ni revendues ni cédées : confidentialité.

Des folios, en vrai

Ces pages ne sont pas des illustrations : elles sortent du moteur, telles quelles, au format A3. Les deux premières viennent de dossiers réels, cartouches anonymisés ; la dernière d’un dossier d’exemple. Un A3 ramené à la largeur d’un écran ne montre déjà plus grand-chose du trait : chaque page s’ouvre en grand d’un clic, et sur téléphone la première est recadrée à l’échelle plutôt que réduite.

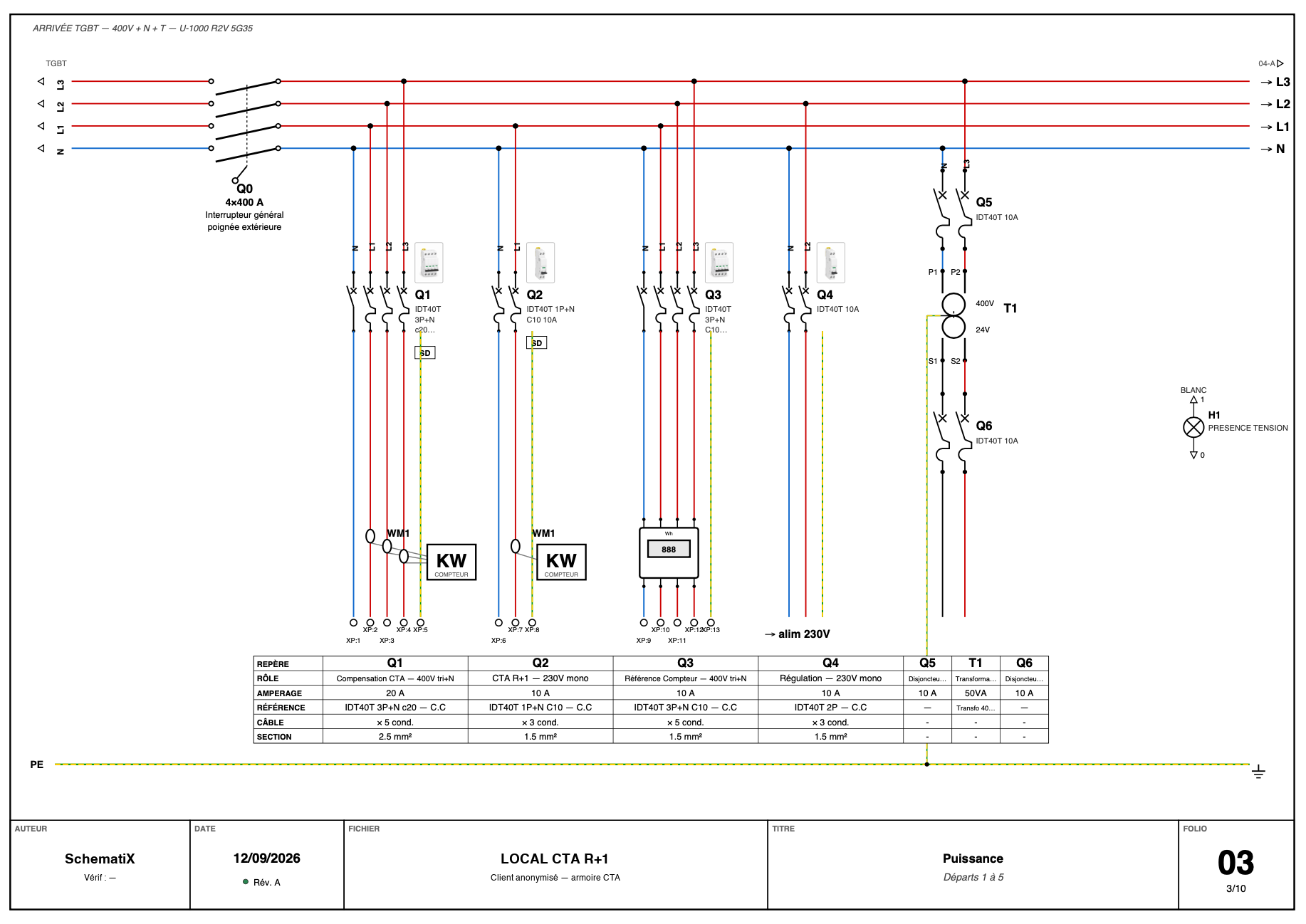

Folio puissance, exemple de sortie SchematiX
Folio puissanceouvrir en grandL’arrivée TGBT, l’interrupteur général Q0 à poignée extérieure, puis les départs un par un : chaque conducteur porte sa phase, chaque borne XP son numéro, et le tableau du bas reprend repère, rôle, calibre, référence, câble et section. Les compteurs d’énergie et le transformateur 400/24 V sont ceux du dossier.

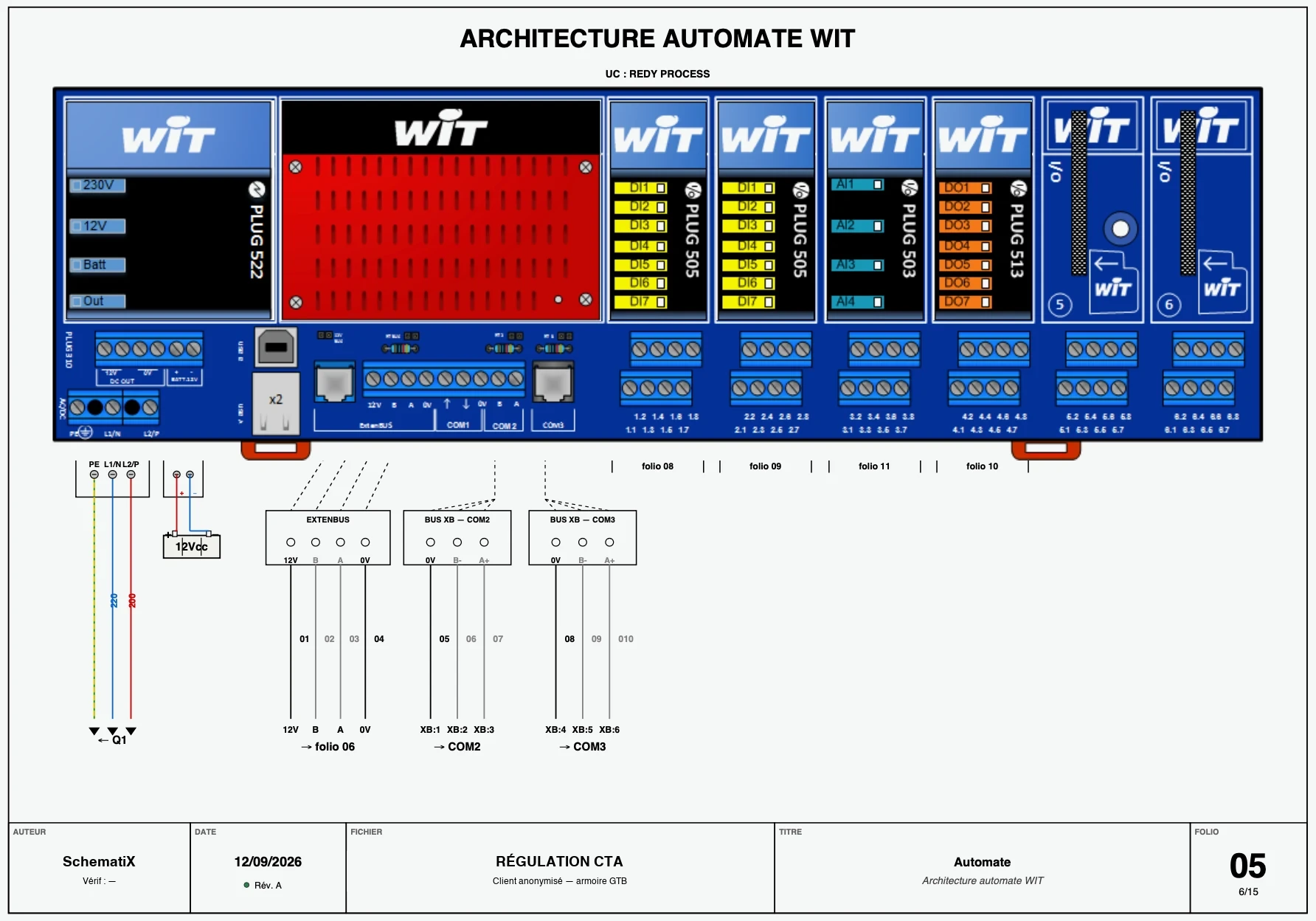

Folio automate, exemple de sortie SchematiX
Folio automateouvrir en grandLe rack tel qu’il sera monté : l’unité centrale, les modules d’entrées/sorties voie par voie, les emplacements laissés libres, et les bus de communication avec leurs renvois vers les folios de détail. C’est exactement la partie qui part en sous-traitance.

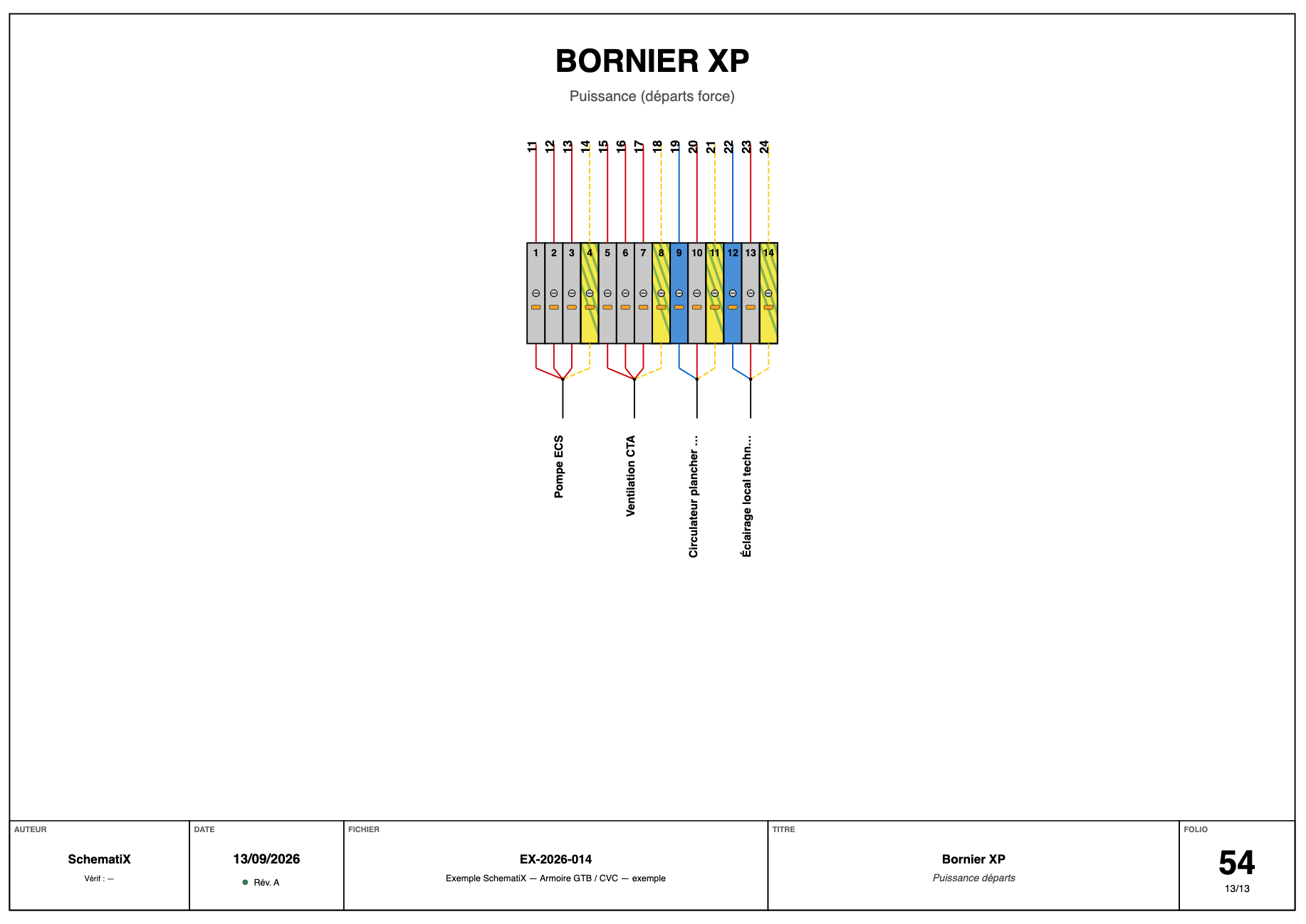

Bornier XP, exemple de sortie SchematiX
Bornier XPouvrir en grandChaque borne numérotée, son départ, sa phase et sa section, tirées du dessin, pas ressaisies à côté.
Ce que contient un dossier

Pas une liste d’arguments : le sommaire d’un dossier réel, tel que le moteur le produit.

  • Page de garde et repéragesCartouche, indices de révision, conventions du dossier
  • Face avant et implantationVue extérieure de la porte, rails DIN à l'intérieur
  • Folios puissanceArrivée, protections, contacteurs, transformateur 24 V, câbles
  • Folios automateArchitecture du rack et détail des entrées/sorties, voie par voie
  • Borniers XC, XB, XPCommande, bus de communication, puissance des départs
  • NomenclatureMatériel du dossier, extrait du dessin, pas ressaisi à côté

En revanche, SchematiX ne dimensionne pas à votre place : les calibres et les sections sont ceux que vous saisissez, et le dossier n’est pas une attestation de conformité.
